[Quelle der Grafiken: Gsellmann Mischfuttererzeugung GmbH

Gsellmann Mischfuttererzeugung GmbH
Kohlberg 63
8342 Gnas

Herr Josef Gsellmann

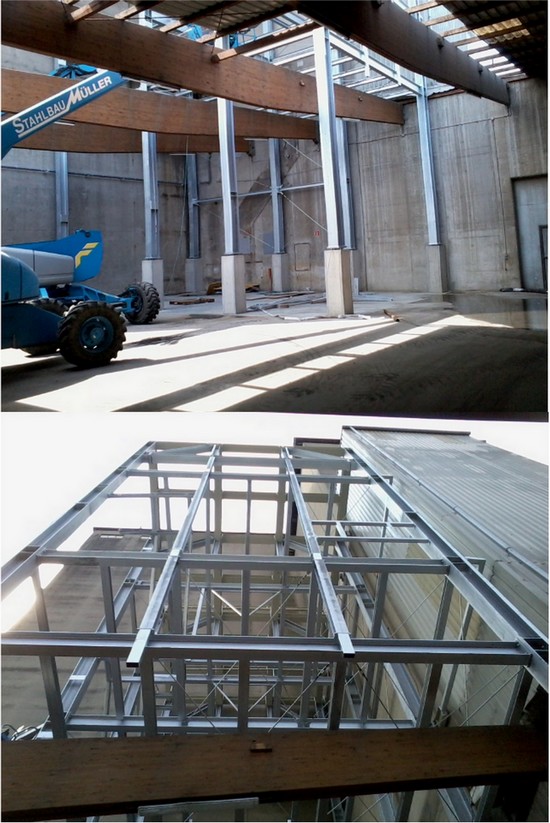

Der Stahlsilozubau dient als Verladesiloanlage für Futterpellets. Der Zubau wird im Zwickelbereich zweier bestehender Betonsilos errichtet und ist am längsseits verlaufenden Bestandssilo zur horizontalen Aussteifung angehängt. Die Gebäudeabmessungen betragen ca. 13m x 8m x 41m(lxbxh). Die Stahlkonstruktion durchdringt im Erdgeschoß eine bestehende Lagerhalle, in der sich die Absackanlage befindet. In ca. 20m Höhe oberhalb der beiden Lagerebenen sitzen 21 Kleinsilozellen, die als ausgesteifte Stahlblechwabenstruktur ausgeführt werden. Darüber befindet sich lediglich noch ein hoher Dachraum, der ebenfalls als Lagerraum zur Verfügung steht. Aufgrund der schlechten Bodenverhältnisse wurde eine Gründung mittels duktiler Rammpfähle ausgeführt, die im Kopfbereich in eine massive Bodenplatte einbinden.

Machbarkeitsstudie, statisch konstruktiver Vorentwurf, Ausschreibung inkl. Massenermittlung, sowie generelle Statik
Detailstatik Stahlbeton und Stahlbau
Ausführungsplanung (Schalung und Bewehrung)
Bewehrungsabnahme
